摩托車氣缸體“鍍陶”和“APS噴涂”工藝

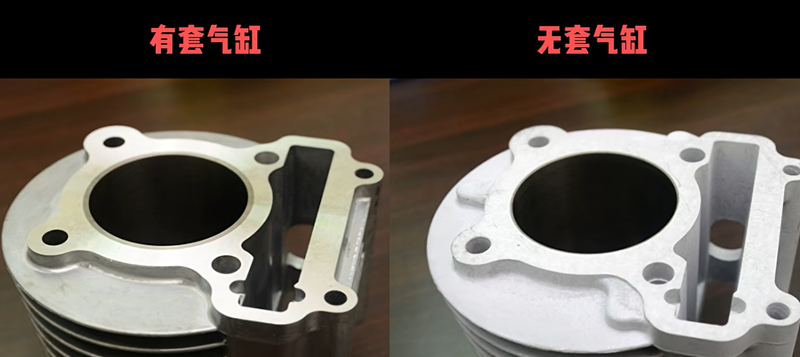

動力總成對摩托車的重要性不言而喻；作為發動機總成的關鍵部件，目前氣缸體主要有兩種主流類型：嵌鑄鑄鐵缸套的鋁合金缸體，以及全鋁合金無缸套缸體。今天我們就重點說一說被高端大排量摩托車所青睞的全鋁合金無缸套缸體。所謂的全鋁合金無缸套缸體，并非真正的全鋁合金缸體，為了保證缸孔表面的耐磨性，通常會在鋁合金缸體表面覆蓋一層非常薄的耐磨涂層。

?

對于全鋁合金無缸套缸體，一種是被廣泛熟知的“陶瓷缸體”，它是在鋁合金氣缸體缸壁表面，通過電鍍工藝制備一層鎳基碳化硅涂層，盡管它被稱為“陶瓷缸體”，但它并不是由陶瓷材料直接制成，而是因?yàn)殄儗拥奶匦远妹?。另一種全鋁合金無缸套缸體則是通過等離子熱噴涂工藝在氣缸體缸壁表面制備一層耐磨涂層，既“APS涂層缸體”；這種工藝雖未被廣大摩友熟知，但它搭載的車型大家一定都有所耳聞，如KTM790、春風800MT、長城靈魂水平對置八缸摩托等。

?

對于“鍍陶”和“APS噴涂”工藝，它們都使全鋁合金缸體具備了優異的耐高溫性、抗磨損性、耐腐蝕性、高強度、低摩擦系數及輕量化等特性，因而在高性能、高轉速發動機（如競賽摩托車和大排量摩托車）中表現尤為突出。但是相對于“鍍陶”工藝，“APS噴涂”工藝具有明顯的優勢，下面將為大家詳細解讀。

?

從工藝原理方面，“鍍陶”工藝既電鍍鎳基碳化硅（Ni-SiC）是一種通過電化學共沉積技術將碳化硅顆粒嵌入鎳基體的復合鍍層工藝；其核心原理是通過電場驅動鎳離子與懸浮的SiC顆粒共同在陰極表面還原沉積，形成具有高硬度、耐磨性及耐腐蝕性的復合鍍層?！?a href="http://cmp-products.com.cn/">APS噴涂”工藝既等離子噴涂是以等離子弧為熱源將噴涂材料加熱到熔融或半熔融狀態并以一定的速度噴射到經過預處理的基體材料表面而形成表面涂層的一種技術。

這是兩種不同的表面工程技術，一種是電鍍工藝，一種是熱噴涂工藝；除工藝原理不同外，電鍍工藝需要經過復雜的前處理工序（如除油脫脂、超聲波清洗、表面粗化、表面活化、水洗等）及后處理工序（清洗-烘干），而“APS噴涂”工藝具有相對簡單的前處理工序（清洗-表面粗化）及后處理工序（清洗）；因此從涂層生產工藝流程而言，“APS噴涂”工藝具有更高的生產過程可控性和更低的質量風險因素。

?

由于“鍍陶”工藝對全鋁合金缸體毛坯質量有著嚴苛的要求，不允許缸孔表面有氣孔砂眼等缺陷，其缸體毛坯鑄造工藝主要采用生產成本更高但質量表現更好的低壓鑄造或重力鑄造工藝；鋁合金材料也往往采用AC4B等少數鋁合金牌號。而“APS噴涂”工藝對全鋁合金缸體毛坯的質量要求相對較低，允許缸孔表面存在規定要求的氣孔砂眼；這是因?yàn)椤癆PS噴涂”工藝可以將較小的氣孔砂眼填充覆蓋，同時也是其涂層經過“鏡面珩磨”后表面微孔作為儲油孔的結構特性允許的。因此用于“APS噴涂”工藝的全鋁合金缸體可適用任何的鑄造工藝方式；對于大批量生產的全鋁合金缸體，采用高壓鑄造工藝可以獲得更低生產成本和更高生產效率，同時還具有更高的良品率?！?a href="http://cmp-products.com.cn/">APS噴涂”工藝的另外一個優勢就是不受鋁合金材質的限制，任何鋁合金材料表面都可以被噴涂。

行業內有一種聲音片面認為“APS噴涂”工藝只是在缸孔內壁噴涂一層鐵涂層，其硬度和耐高溫程度不可能和鎳基碳化硅相比。而實際上是“APS噴涂”工藝形成的等離子弧焰流溫度高達10000℃以上，可以熔化金屬、金屬陶瓷復合材料、純陶瓷等涂層材料，因此噴涂的涂層并非只有鐵基耐磨涂層，而是會有更多更好的涂層材料選擇，為更高性能的發動機提供更優涂層類型。

?

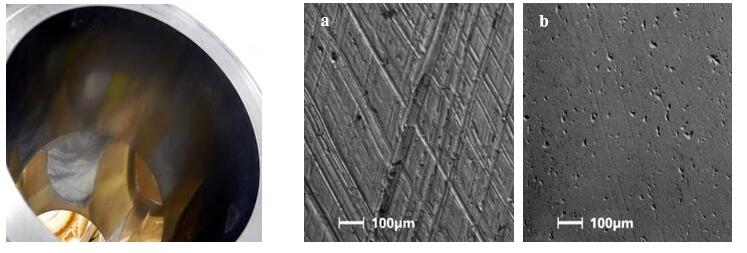

對于“鍍陶”和“APS噴涂”工藝在其涂層珩磨工藝上有著顯著差異，“鍍陶”涂層為傳統的網紋珩磨，表面紋理為交叉網紋； 而“APS噴涂”涂層為“鏡面珩磨”，表面為鏡面多孔結構，平緩圓整的小孔作為儲油孔，光滑的表面具有更低的摩擦系數。相比較傳統的網紋結構的表面，隨著發動機的長時間運行，鍍陶涂層表面的網紋溝槽變淺，缸孔表面的潤滑性能會有所下降；對于APS涂層表面均勻的多孔結構能夠使缸孔表面機油均勻分布，保證良好的潤滑效果；同時涂層磨損后又有新的孔隙被打開，能夠保證發動機整個生命周期都能夠保持良好的潤滑狀態，使發動機具有更長的服役壽命。

?

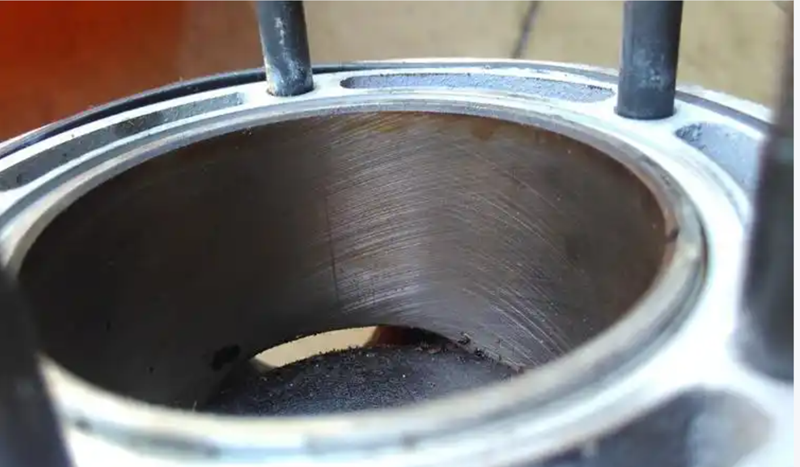

-鍍陶

?

在環保合規層面，電鍍作為制造業中典型的重污染工序，長期受到國內外環保法規的嚴格約束。發達國家已通過產業升級逐步關停傳統電鍍產能，而國內在”雙碳”政策持續深化背景下，電鍍企業正面臨環保技改或產能出清的雙重壓力。此趨勢將傳導至產業鏈下游——摩托車企業可能面臨鍍陶缸體供應中斷的風險。相較而言，”APS噴涂“工藝憑借其清潔生產特性，通過集成高效除塵系統（粉塵捕集率＞99%）可有效控制污染排放，顯著降低環境合規風險。

綜上，本文詳細解讀了摩托車氣缸體”鍍陶”與”APS噴涂”工藝的技術特性。隨著APS噴涂工藝在綜合性能與經濟性上的持續突破，其更有可能成為未來主流技術路線，這一技術演進趨勢值得行業持續關注。

?

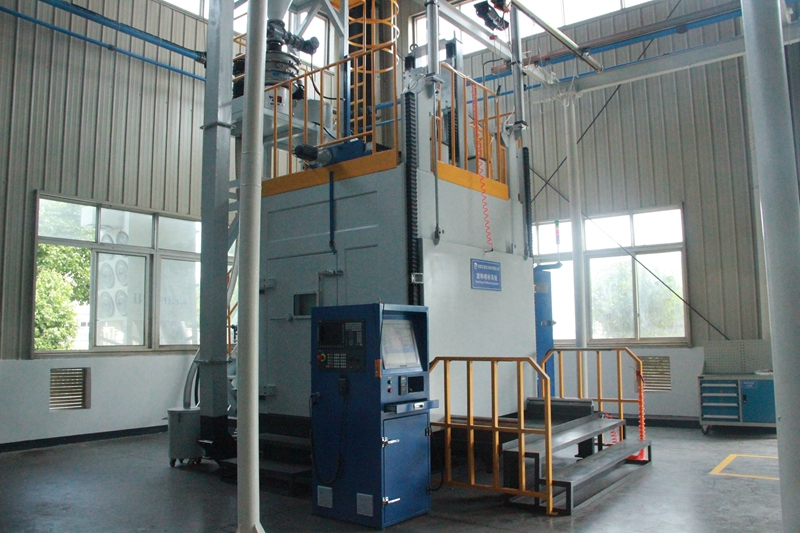

正恒動力作為發動機APS涂層缸體的專業制造商，憑借全球領先的缸孔等離子噴涂技術與設備，持續推動發動機技術革新，致力于為國內外摩托車企業及發動機制造商提供卓越解決方案。
